Testplatine für PIC 12F1840
Um diverse Tests machen zu können, habe ich mir eine kleine Platine erstellt,
mit der ich den PI12F1840 programmieren und testen kann.
Um möglichst unabhängig zu sein, habe ich zuächst 5V erzeugt.
Für jeden der 5 möglichen Ausgänge habe ich eine LED spendiert.
Der Pin 4 RA3 ist ausschließlich ein Eingang und hat daher einen Taster.
Optional kann ich Pin 5 RA2 auch als Eingang für einen Taster verwenden.
Dann muß allerdings die LED mit einen Schalter unterbrochen werden.
Da die Programmierschnittstelle nicht gestört werden sollte,
ist noch ein 1k Widerstand in Vpp oder RA3 erforderlich.

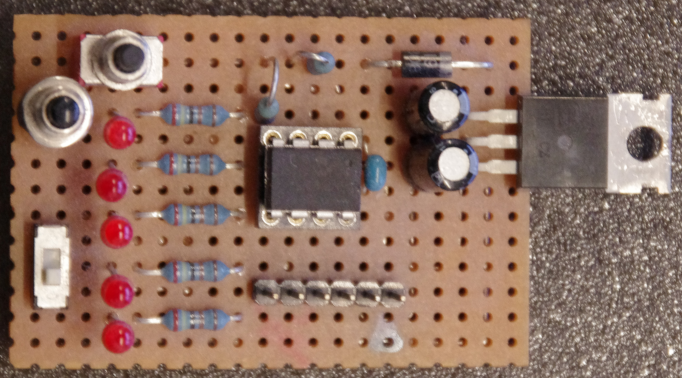

Die Lochrasterplatine von oben sieht wie folgt aus.

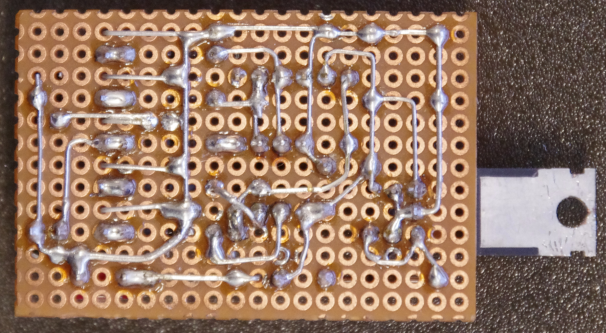

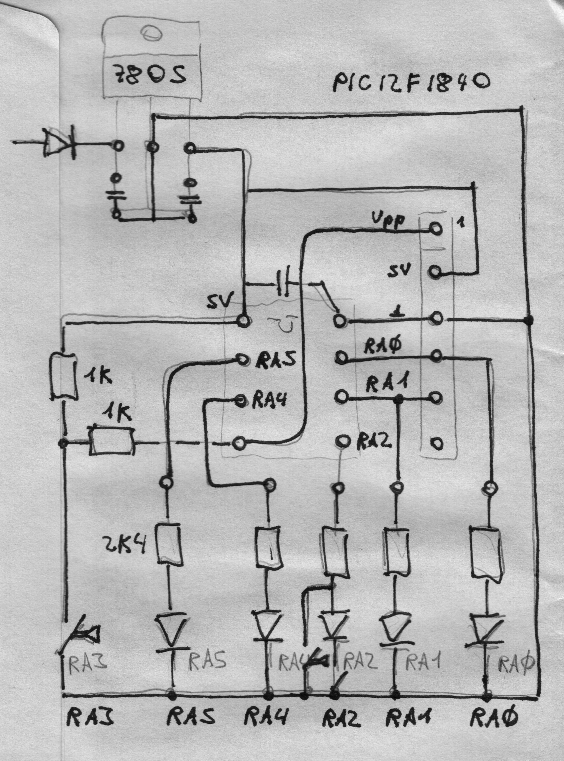

Von hinten sieht sie fast wie der Schaltplan aus.

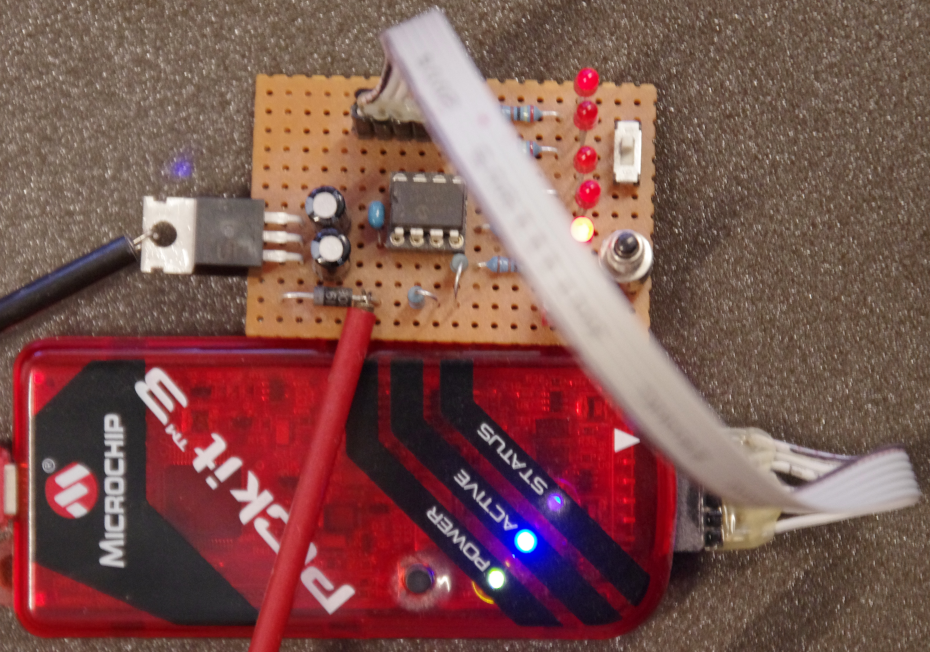

Mit Programmer sieht dann der Aufbau wie folgt aus.
Mittlerweile existiert schon ein PICkit 5 mit einer 8 pin Buchse.
